1. Introduktion för att skruva terminalkondensatorer
Kondensatorer är grundläggande komponenter i elektriska och elektroniska system, utformade för att lagra och frigöra elektrisk energi efter behov. De används i ett brett spektrum av applikationer - från filtreringsbrus i ljudkretsar till stabilisering av spänning i strömförsörjningen. Genom att tillfälligt hålla elektrisk laddning hjälper kondensatorer att jämna ut fluktuationer, förbättra effektfaktorn och säkerställa tillförlitlig drift av känsliga komponenter.
Bland de olika typerna av tillgängliga kondensatorer, kondensatorer Stå ut för deras höga prestanda i krävande applikationer. Dessa kondensatorer är utformade med gängade terminaler, vilket gör att de kan vara säkert fäst med skruvar eller bultar. Denna robusta anslutningsmetod gör det möjligt för dem att hantera högre strömnivåer och fungera mer pålitligt i hårda miljöer jämfört med andra typer som radiella eller snap-in-kondensatorer.
Det som gör skruvterminalkondensatorer unika är inte bara deras elektriska prestanda utan också deras mekaniska hållbarhet. Deras design säkerställer starka och stabila anslutningar, vilket är kritiskt i industriella och högeffektiva system där vibrationer, temperaturförändringar och höga strömmar är vanliga.
Fördelar med att använda skruvterminalkondensatorer
Hög strömhantering: Skruvterminalkonstruktionen möjliggör större ledarstorlekar och lägre kontaktmotstånd, vilket gör dessa kondensatorer väl lämpade för applikationer med hög rippelström och stora energilagringsbehov.
Säkra mekaniska anslutningar: Till skillnad från push-pit eller lödda terminaler ger skruvterminaler en säkrare och vibrationsresistent anslutning, vilket minskar risken för elektriskt fel.
Enkel installation och underhåll: Dessa kondensatorer är enkla att byta ut i fältet, vilket gör dem till ett föredraget val för system där driftstopp måste minimeras.
Stöd för större kapacitans- och spänningsgraderingar: Skruvterminalkondensatorer används vanligtvis i applikationer som kräver höga kapacitansvärden och spänningsgraderingar, ofta från hundratals till tusentals mikrofarader och upp till flera hundra volt.
På grund av dessa fördelar används skruvterminalkondensatorer i stor utsträckning i industriella kraftförsörjningar, inverterare, oavbruten strömförsörjning (UPS) och många andra högeffektiska elektronikapplikationer. Deras tillförlitlighet, användarvänlighet och prestanda under stress gör dem nödvändiga i modern elektroteknik.
2.Typ av skruvterminalkondensatorer
Skruvterminalkondensatorer finns i olika typer, var och en skräddarsydd efter specifika elektriska och mekaniska krav. De två vanligaste typerna är aluminiumelektrolytiska skruvterminalkondensatorer och filmskruvterminalkondensatorer. Båda används allmänt i kraftelektronik, men de skiljer sig väsentligt i konstruktion, prestanda och applikationens lämplighet.
Aluminiumelektrolytisk skruvterminal kondensatorer
Konstruktion och egenskaper
Aluminiumelektrolytiska kondensatorer använder en aluminiumfolieanod och katod, separerad av en flytande eller fast elektrolyt. Dielektriken bildas av ett oxidskikt på anoden, och elektrolyten fungerar som katodens ledande medium. Monteringen är inrymd i en förseglad aluminiumburk med skruvterminaler för elektrisk anslutning.
Dessa kondensatorer är polariserade, vilket innebär att de måste installeras i rätt orientering med avseende på polaritet.
Fördelar:
Höga kapacitansvärden i en relativt kompakt storlek
Kostnadseffektiv lösning för stor energilagring
Bra hantering av hög krusningsström
Nackdelar:
Högre motsvarande serie Resistance (ESR) än filmkondensatorer
Kortare livslängd, särskilt vid höga temperaturer eller under kontinuerlig rippelstress
Begränsad frekvensprestanda och stabilitet
Typiska applikationer:
DC -länkkondensatorer i kraftinverterare
Utgångsfiltrering vid växling av strömförsörjning
Bulkenergilagring i industriella kraftsystem
Kondensatorer för filmskruv
Konstruktion och egenskaper
Filmkondensatorer använder en tunn plastfilm som dielektriska, ofta polypropen eller polyester, med metalliserade lager eller folieelektroder. Dessa kondensatorer är vanligtvis icke-polariserade och finns i större fysiska storlekar än deras elektrolytiska motsvarigheter.
De erbjuder extremt låg ESR och ESL, vilket gör dem idealiska för högfrekventa och högeffektiva applikationer.
Fördelar:
Mycket låg ESR och hög rippelströmförmåga
Långt livslängd med stabil elektrisk prestanda över tid
Utmärkt termisk och spänningsstabilitet
Nackdelar:
Större i storlek jämfört med elektrolytiska kondensatorer med liknande spänningsgraderingar
Generellt högre kostnad
Lägre maximala kapacitansvärden för en given volym
Typiska applikationer:
Resonansomvandlare och snubberkretsar
Puls och urladdningsapplikationer
Högfrekventa växlingskretsar och filterbanker

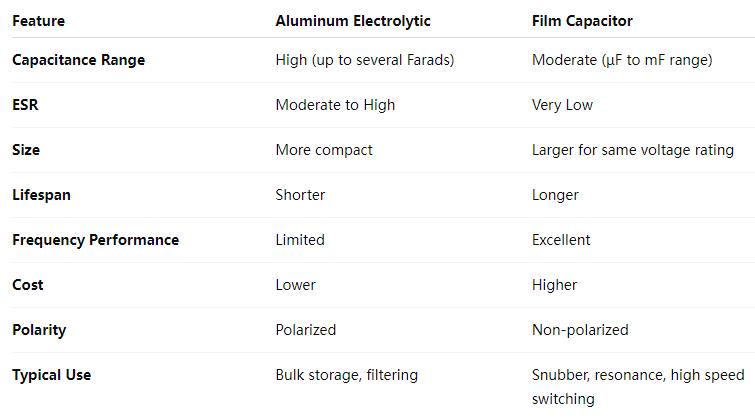

Jämförelse: Aluminiumelektrolytisk kontra filmkondensatorer
Varje typ har sina styrkor och begränsningar. Aluminiumelektrolytiska skruvterminalkondensatorer är bättre lämpade för applikationer som kräver hög kapacitans till måttliga kostnader, medan filmskruvterminalkondensatorer utmärker sig i miljöer där låg ESR, lång livslängd och hög frekvensprestanda är kritiska.
3. Key -parametrar och specifikationer
När du väljer en skruvterminalkondensator för alla applikationer är det viktigt att förstå de viktigaste elektriska och fysiska parametrarna som bestämmer dess lämplighet. Dessa specifikationer påverkar direkt kondensatorns prestanda, tillförlitlighet och livslängd under olika driftsförhållanden.
Kapacitans och tolerans
Kapacitans, mätt i mikrofarader (µF), representerar mängden elektrisk laddning som en kondensator kan lagra. Skruvterminalkondensatorer används vanligtvis i applikationer som kräver höga kapacitansvärden, ofta från några hundra till flera tusen mikrofarader.
Tolerans indikerar hur mycket den faktiska kapacitansen kan variera från det angivna värdet. Typiska toleranser sträcker sig från ± 10% till ± 20% för aluminiumelektrolytiska kondensatorer, medan filmkondensatorer kan erbjuda stramare toleranser beroende på applikationen.
Spänningsgrad
Spänningsgraden anger den maximala kontinuerliga spänningen som kan appliceras över kondensatorn utan att orsaka skador. Skruvterminalkondensatorer har ofta spänningsgraderingar från 50V upp till 600V DC eller mer, beroende på typ och konstruktion. Välj alltid en kondensator med en spänningsgrad högre än den högsta spänningen som förväntas i applikationen för att säkerställa säkerhet och livslängd.
ESR (Equivalent Series Resistance)
Equivalent Series Resistance (ESR) är ett mått på det inre motståndet inom kondensatorn. Lägre ESR-värden föredras eftersom de resulterar i lägre värmeproduktion, högre effektivitet och bättre hantering av högfrekventa signaler eller rippelströmmar.
Filmkondensatorer har vanligtvis mycket lägre ESR än aluminiumelektrolytik, vilket gör dem lämpliga för högfrekventa eller lågförlustapplikationer. Många moderna elektrolytiska skruvterminalkondensatorer är emellertid utformade med förbättrade ESR -egenskaper för att uppfylla alltmer krävande krav.
Rippelström
Rippelström är AC -komponenten i strömmen som strömmar genom en kondensator, vanligtvis överlagrad på DC -spänningen. Överdriven krusningsström kan orsaka intern uppvärmning och förkortar en kondensatorns livslängd avsevärt.
Skruvterminalkondensatorer är utformade för att hantera höga rippelströmmar, vilket gör dem idealiska för strömförsörjning, inverterare och industriutrustning. Rippelströmbetyget specificeras vanligtvis vid en viss frekvens och temperatur - båda kan påverka prestandan.
Driftstemperaturområde
Temperaturen spelar en kritisk roll i kondensatorns prestanda och hållbarhet. Drifttemperaturområdet för skruvterminalkondensatorer sträcker sig vanligtvis från –40 ° C till 85 ° C eller 105 ° C, med vissa avancerade typer klassade för upp till 125 ° C.
Högre temperaturer påskyndar elektrolytindunstning i aluminiumelektrolytik, vilket minskar kapacitansen och ökar ESR över tid. Filmkondensatorer uppvisar å andra sidan i allmänhet bättre termisk stabilitet och längre livslängd under förhöjda temperaturer.
Livslängd och tillförlitlighet
Den förväntade livslängden för en skruvterminal kondensator uttrycks vanligtvis i timmar vid en specifik temperatur och rippelström - ofta 2 000 till 10 000 timmar vid 85 ° C eller 105 ° C. Livslängd fördubblas ungefär var 10 ° C -minskning av driftstemperaturen, så att arbeta vid svalare temperaturer kan förlänga livslängden avsevärt.
Tillförlitlighet påverkas också av applikationens elektriska stress, termisk cykling och miljöförhållanden. Filmkondensatorer tenderar att erbjuda överlägsen livslängd och tillförlitlighet, medan aluminiumelektrolytik kräver mer noggrann övervägande av driftsförhållanden för att uppnå önskad livslängd.
4. Användning av skruvterminalkondensatorer
Skruvterminalkondensatorer används ofta i elektriska system där högström, spänning och mekanisk stabilitet krävs. Deras robusta design och överlägsna elektriska egenskaper gör dem idealiska för olika industriella och kommersiella tillämpningar. Nedan följer några av de vanligaste användningarna av skruvterminalkondensatorer:
Strömförsörjning
I både linjära och omkopplingsströmförsörjningar fungerar skruvterminalkondensatorerna som nyckelkomponenter för energilagring och filtrering. De hjälper till att jämna ut spänningsfluktuationer och minska krusningen i DC -utgångar, vilket säkerställer ren och stabil kraftleverans. Deras höga kapacitans- och rippelströmskapacitet gör dem lämpliga för användning i storskaliga kraftomvandlingssystem.
Inverterare
Inverterare, som omvandlar DC -effekt till AC, förlitar sig på kondensatorer för att stabilisera DC -länken och hantera energiflödet under växlingen. Skruvterminalkondensatorer används ofta på DC -busssidan av inverterare för att minska spänningsspikar och absorbera höga krusningsströmmar. Detta är särskilt viktigt i förnybara energisystem, såsom sol- och vindinverterare, såväl som motoriska enheter.
Oavbruten strömförsörjning (UPS)
Skruvterminalkondensatorer spelar en viktig roll i UPS -system genom att lagra energi och hjälpa till att upprätthålla spänningsstabilitet under övergångar mellan verktygskraft och säkerhetskopiering av batteri. Deras förmåga att hantera hög rippelström och leverera snabba laddnings-/urladdningscykler gör dem idealiska för buffring energi under kortvariga avbrott.
Frekvensomvandlare
Frekvensomvandlare används för att ändra frekvensen av växelström för specialiserad utrustning eller motorer med variabel hastighet. Kondensatorer i dessa system stöder spänningsreglering och harmonisk filtrering. Skruvterminalkondensatorer väljs för sin hållbarhet och konsekventa prestanda inför högfrekventa växling och termisk spänning.
Svetsutrustning
Kondensatorer i svetsutrustning måste kunna hantera snabba pulser med hög energi. Skruvterminalkondensatorer föredras i detta fält på grund av deras höga överspänningsström, lång livslängd och förmåga att hantera intensiv termisk och elektrisk stress.
Industriell elektronik
I fabriksautomation, robotik och annan industriell elektronik används skruvterminalkondensatorer i motorstyrare, kraftomvandlare och energilagringsmoduler. Deras tillförlitlighet under kontinuerlig drift och motstånd mot vibrationer och hårda miljöer gör dem väl lämpade för dessa applikationer.
Ljudutrustning
Avancerade ljudsystem använder ofta skruvterminalkondensatorer i kraftförstärkare för att upprätthålla konsekventa spänningsskenor och filtrera bort brus. Särskilt filmskruvterminalkondensatorer värderas i ljudapplikationer för deras låga ESR och minimal signalförvrängning.
Bilapplikationer
Moderna fordon, särskilt elektriska och hybridelektriska fordon (EVS och HEV), kräver robusta kondensatorer i kraftelektroniksystem som ombordladdare, DC-DC-omvandlare och elektriska motorstyrare. Skruvterminalkondensatorer väljs för sin förmåga att motstå höga temperaturer, vibrationer och nuvarande krav som är typiska i bilmiljöer.
5. Välj den högra skruvterminalkondensatorn
Att välja lämplig skruvterminalkondensator är avgörande för att säkerställa tillförlitligheten och prestandan för alla elektroniska krafter. Eftersom dessa kondensatorer ofta används i krävande applikationer - såsom inverterare, industriutrustning och strömförsörjning - kan välja fel typ leda till ineffektivitet, för tidigt fel eller till och med systemskador. Urvalsprocessen bör styras av en noggrann utvärdering av applikationens elektriska och miljömässiga krav.
Överväganden för ansökningskrav
Spännings- och kapacitansbehov
Det första steget i kondensatorval är att identifiera kretsens spänning och kapacitans. Kondensatorns nominella spänning måste vara högre än den maximala spänningen som den kommer att uppleva i applikationen, vanligtvis med minst 20–30% som en säkerhetsmarginal. Den nödvändiga kapacitansen beror på kondensatorns funktion - oavsett om det är för utjämning, filtrering eller energilagring.
Rippelström and ESR Considerations
Skruvterminalkondensatorer utsätts ofta för betydande krusningsströmmar, särskilt i kraftomvandling och motordrivna applikationer. Därför är det viktigt att kontrollera kondensatorns krusningsström för att säkerställa att den kan hantera de förväntade nivåerna utan överdriven uppvärmning.
Lika viktigt är Equivalent Series Resistance (ESR). En lägre ESR resulterar i mindre kraftförlust och värmeproduktion. Aluminiumelektrolytiska kondensatorer har i allmänhet högre ESR än filmkondensatorer, men att välja en låg-ESR-variant kan förbättra effektiviteten och termisk stabilitet.
Temperaturkrav
Kondensatorer måste arbeta pålitligt inom systemets omgivning och inre temperaturer. Om applikationen involverar förhöjda temperaturer (t.ex. inuti en förseglad strömförsörjning eller ett motorrum), måste kondensatorn betygsättas i enlighet därmed. Många skruvterminalkondensatorer är klassade för temperaturer upp till 85 ° C eller 105 ° C, med vissa specialiserade modeller som hanterar 125 ° C eller mer.
Storlek och montering
Även om elektrisk prestanda är nyckeln, bör mekaniska överväganden inte förbises. Skruvterminalkondensatorer finns i olika burkstorlekar och terminalkonfigurationer. Se till att den valda komponenten passar till det tillgängliga utrymmet och montering av hårdvara. Korrekt montering är avgörande för att undvika stress på terminalerna och för att säkerställa god termisk spridning.
För miljöer med hög vibration eller mekanisk stress kan ytterligare monteringsfästen eller klämmor vara nödvändiga för att säkra kondensatorn och förhindra terminal trötthet.
Livslängdsförväntningar
Den förväntade livslängden för en kondensator ges vanligtvis i timmar vid en specifik temperatur och rippelström. Till exempel kan ett typiskt betyg vara "2000 timmar vid 105 ° C." Kondensatorlivet fördubblas emellertid ungefär för varje 10 ° C -minskning av temperaturen, så i svalare miljöer kan den faktiska livslängden vara mycket längre.
Välj en kondensator med en nominell livslängd som matchar eller överskrider enhetens avsedda driftsvaraktighet. För kritiska system eller kontinuerliga applikationer är det tillrådligt att överspecificera livslängden för att säkerställa långsiktig tillförlitlighet.
Kostnadsöverväganden
Även om kostnaden alltid är en faktor, bör den vägas mot prestanda, tillförlitlighet och totala ägandekostnader. Filmskruvterminalkondensatorer är till exempel dyrare än aluminiumelektrolytik men kan erbjuda längre livslängd, lägre ESR och bättre termisk prestanda - vilket minskar underhåll och drifttidskostnader över systemets livslängd.
Undvik att välja den billigaste komponenten som uppfyller minimikraven. Fokusera istället på långsiktigt värde, särskilt i uppdragskritiska eller högpresterande system.
6.Futurtrender i skruvterminalkondensatorer
När kraven från modern kraftelektronik fortsätter att utvecklas genomgår också skruvterminalkondensatorerna betydande framsteg. Ingenjörer och tillverkare driver gränserna för prestanda, tillförlitlighet och designeffektivitet för att uppfylla kraven i nästa generations system. Här är några av de viktigaste trenderna som formar framtiden för skruvterminalkondensatorer:
- Framsteg inom material och teknik
Innovationer inom dielektriska material, elektrolyter och interna konstruktionsmetoder förbättrar prestandamålen för skruvterminalkondensatorer. För aluminiumelektrolytiska kondensatorer har utvecklingen inom elektrolytkemi och elektrodfolier lett till lägre ekvivalent seriemotstånd (ESR) och förbättrad termisk stabilitet.
Filmkondensatorer, å andra sidan, drar nytta av förbättrade polymerfilmer och metalliseringstekniker som ökar deras spänning tål kapacitet och ökar deras livslängd. Dessa väsentliga förbättringar översätter direkt till högre tillförlitlighet och bättre prestanda i krävande applikationer som elbilar (EV) och högeffektiva industriella enheter.
- Miniatyrisering och ökad effektdensitet
En av de viktigaste trenderna i alla elektroniska komponenter är miniatyrisering - och skruvterminalkondensatorer är inget undantag. Ingenjörer arbetar för att packa mer kapacitans och spänningshanteringsförmåga till mindre, mer kompakta paket. Detta är särskilt viktigt för applikationer där utrymmet är begränsat men prestanda kan inte komprometteras, till exempel flyg- och rymdsystem, inverterare för förnybar energi och bärbar industriutrustning.
Genom bättre intern arkitektur och materialoptimering producerar tillverkarna nu skruvterminalkondensatorer med högre energitäthet - vilket gör att systemen ska vara mindre, lättare och effektivare.
- Högre temperaturbetyg
Moderna elektroniska system arbetar alltmer i hårdare miljöer, oavsett om det är under huven på ett hybridfordon, nära industrimaskiner eller inuti slutna kraftelektroniksystem. För att möta dessa utmaningar utformas nyare skruvterminalkondensatorer för att tolerera högre driftstemperaturer, ofta överstiger 105 ° C eller till och med 125 ° C.
Högtemperaturtolerans förbättrar tillförlitligheten och förlänger livslängden, särskilt i termiskt utmanande miljöer. Denna trend är särskilt betydelsefull i sektorer som förnybar energi, fordonselektrifiering och högpresterande datorkraftsystem.
7.
Skruvterminalkondensatorer spelar en viktig roll i modern kraftelektronik, och erbjuder en kombination av hög kapacitans, robust konstruktion och pålitlig elektrisk prestanda. Deras gängade terminaldesign ger säkra anslutningar som kan hantera höga krusningsströmmar och mekanisk stress, vilket gör dem idealiska för krävande industriella och kommersiella tillämpningar.
Under hela denna artikel har vi undersökt grunderna i skruvterminalkondensatorerna - inklusive deras unika konstruktion, de olika typerna (aluminiumelektrolytisk och film) och de viktigaste parametrarna som definierar deras prestanda. Vi har också undersökt deras utbredda användning i system som strömförsörjning, UPS -enheter, inverterare och till och med ljud- och bilelektronik.
När man väljer en skruvterminalkondensator måste ingenjörer överväga faktorer som kapacitans, spänningsgradering, ESR, krusningsström, driftstemperatur och livslängd för att säkerställa kompatibilitet med deras tillämpning. När kraftelektronik fortsätter att utvecklas, går dessa kondensatorer också framåt - förfaller från innovationer inom material, miniatyrisering och termisk prestanda.
I en värld där effektivitet, tillförlitlighet och livslängd är av största vikt, förblir skruvterminalkondensatorer en hörnsten i högeffektkretsdesign. Oavsett om de används i tunga industrisystem eller precisionselektronik, ger de den prestanda och hållbarhet som behövs för att hålla systemen igång smidigt.
